Как выбрать ПВХ-фитинги для трубопровода: основные виды и критерии подбора

ПВХ-трубопровод состоит не только из прямых участков труб. Для создания полноценной инженерной системы необходимы соединительные элементы, которые позволяют менять направление магистрали, формировать ответвления, соединять участки разного диаметра и подключать оборудование. Именно такую функцию выполняют фитинги из поливинилхлорида. От их правильного выбора во многом зависит герметичность, надежность и срок службы всей системы.

ПВХ-фитинги применяются в водоснабжении, водоотведении, системах водоподготовки, орошении и различных промышленных коммуникациях. Они отличаются конструкцией, диаметром, типом соединения и допустимыми условиями эксплуатации. Поэтому при комплектации трубопровода важно учитывать не только геометрические размеры, но и рабочую среду, давление, температуру и требования к монтажу.

Роль фитингов в трубопроводной системе

Прямолинейный участок трубопровода можно собрать из отдельных отрезков, однако инженерные коммуникации редко имеют простую линейную конфигурацию. Трасса должна обходить стены, оборудование и другие конструкции, подключаться к различным потребителям и разделяться на несколько направлений.

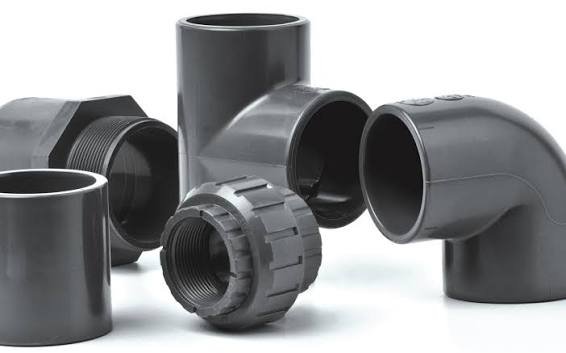

Фитинги позволяют решить эти задачи без сложной обработки трубы. Отвод изменяет направление движения, тройник создает дополнительную ветку, муфта соединяет два участка, а переходник позволяет перейти с одного диаметра или типа соединения на другой. Заглушки используются для закрытия торцевых участков, а разъемные соединения обеспечивают возможность демонтажа отдельных компонентов при обслуживании.

Таким образом, фитинги фактически определяют конфигурацию трубопроводной сети. Их конструкция должна соответствовать не только форме будущей трассы, но и эксплуатационным требованиям системы.

Основные разновидности ПВХ-фитингов

Наиболее распространенными являются отводы. Они устанавливаются в местах изменения направления трубопровода. В зависимости от конструкции могут использоваться элементы с углом 45, 90 градусов и другими значениями. При проектировании напорной системы необходимо учитывать, что каждый поворот влияет на гидравлическое сопротивление трубопровода, поэтому количество и конфигурация отводов должны быть обоснованы расчетом.

Муфты предназначены для соединения двух труб. Стандартные модели применяются при одинаковом диаметре, а переходные позволяют соединять участки различного размера. Такие элементы особенно полезны при реконструкции существующей системы или изменении диаметра магистрали.

Тройники используются для создания ответвлений. Они могут иметь одинаковые диаметры всех присоединительных отверстий либо переходную конструкцию. С помощью тройников формируются распределительные линии, дополнительные ветки водоснабжения и технологические контуры.

Переходники позволяют изменить диаметр трубопровода или перейти с одного типа соединения на другой. Например, специальный адаптер может использоваться для подключения ПВХ-трубы к резьбовой арматуре или металлическому оборудованию. Фланцевые элементы применяются там, где требуется соединение с насосами, емкостями, клапанами и другими компонентами, которые необходимо периодически отсоединять.

Соединение ПВХ-фитингов

При выборе фитинга необходимо заранее определить способ его соединения с трубой. Один из наиболее распространенных вариантов – клеевое соединение с использованием раструба. Труба вставляется в соответствующую часть фитинга, а специальный состав для ПВХ обеспечивает формирование постоянного соединения. Перед нанесением клея поверхности должны быть правильно подготовлены, очищены и обезжирены.

Другой вариант – резьбовое соединение. Оно удобно в тех местах, где требуется возможность демонтажа или необходимо подключить ПВХ-трубопровод к резьбовой арматуре. При этом пластиковую резьбу нельзя чрезмерно затягивать, поскольку избыточное усилие может привести к повреждению фитинга.

Для промышленных трубопроводов также широко применяются фланцевые соединения. Они позволяют относительно легко разобрать участок системы, снять оборудование или выполнить техническое обслуживание. Между фланцевыми поверхностями устанавливается уплотнение, а соединение фиксируется крепежными элементами.

Выбор способа соединения зависит от назначения трубопровода, его диаметра, давления, требований к обслуживанию и конструкции используемой продукции.

Фитинги для напорных и безнапорных систем

Одной из важных особенностей выбора является различие между фитингами для напорных и безнапорных трубопроводов. Внешне изделия могут выглядеть похожими, однако их эксплуатационные характеристики и область применения различаются.

В напорных системах фитинг должен выдерживать внутреннее давление рабочей среды. При этом учитываются не только номинальные параметры изделия, но и температура, поскольку повышение температуры может влиять на допустимые рабочие характеристики полимерных материалов.

Для канализации, дренажа и других безнапорных коммуникаций требования к внутреннему давлению могут быть другими, однако возрастает значение устойчивости к внешним нагрузкам, герметичности и правильной организации прокладки.

Использовать фитинг только потому, что он подходит по диаметру, неправильно. Необходимо убедиться, что он предназначен именно для конкретного типа трубопровода.

Химическая стойкость ПВХ-фитингов

ПВХ ценится в промышленности за устойчивость к коррозии и воздействию многих химических веществ. Поэтому фитинги из этого материала применяются в системах водоподготовки, очистки сточных вод и некоторых технологических процессах.

Однако химическая стойкость не является одинаковой для всех рабочих сред. При выборе компонентов необходимо учитывать конкретное вещество, его концентрацию, температуру и продолжительность контакта. Для промышленной системы желательно проверять совместимость материала по технической документации производителя, а не ориентироваться только на общее описание материала.

Особенно важно учитывать этот фактор при транспортировке кислот, щелочей, растворов солей и других химически активных жидкостей. В таких условиях фитинг должен быть совместим с рабочей средой на протяжении всего предполагаемого срока эксплуатации.

Как подобрать фитинг по диаметру

Диаметр является одним из базовых параметров при подборе фитинга, но не единственным. Необходимо учитывать фактический типоразмер трубы и стандарт, по которому изготовлены соединительные элементы. Даже при одинаковом обозначении диаметра конструктивные размеры разных систем могут отличаться.

Для переходных фитингов важно определить оба размера – входной и выходной. Например, при изменении диаметра магистрали используется редукционный элемент, соответствующий обоим участкам трубопровода.

При проектировании сложных систем также необходимо учитывать гидравлику. Резкие изменения диаметра и большое количество местных сопротивлений могут влиять на параметры потока. Поэтому конфигурация фитингов должна рассматриваться как часть общего расчета трубопровода.

Что учитывать при выборе фитингов для промышленности

Промышленная эксплуатация предъявляет к соединительным элементам повышенные требования. Здесь важно определить рабочее давление, температуру и химический состав транспортируемой среды. Кроме того, необходимо учитывать режим работы оборудования и возможные перепады давления.

Если трубопровод подключается к насосам, фильтрам, резервуарам или запорной арматуре, заранее определяется тип присоединения. Для этого могут потребоваться резьбовые адаптеры, фланцы, разъемные соединения или другие специальные элементы.

Важную роль играет возможность технического обслуживания. В местах, где предполагается регулярная замена оборудования, целесообразно использовать разъемные соединения, позволяющие демонтировать компонент без разрушения соседних участков трубопровода. Разъемные фитинги специально предназначены для облегчения обслуживания таких узлов.

Монтаж и герметичность

Даже правильно выбранный фитинг не сможет обеспечить надежность системы при неправильном монтаже. Перед соединением необходимо проверить состояние трубы и фитинга, удалить загрязнения и убедиться в отсутствии повреждений.

При клеевом соединении особенно важны подготовка поверхностей, использование совместимого состава и соблюдение времени фиксации. При резьбовом монтаже необходимо контролировать усилие затяжки, а при фланцевом – равномерно затягивать крепеж и правильно устанавливать уплотнительный элемент.

После завершения сборки трубопровод рекомендуется проверить на герметичность в соответствии с требованиями конкретной системы. Испытание позволяет выявить недостатки соединений до начала штатной эксплуатации.

Преимущества использования ПВХ-фитингов

ПВХ-фитинги сочетают небольшой вес, устойчивость к коррозии и удобство монтажа. Они позволяют создавать трубопроводные системы различной конфигурации без применения сложных сварочных операций. Материал также не подвергается ржавлению, что особенно важно для влажных условий и ряда промышленных процессов.

Еще одно преимущество заключается в большом ассортименте соединительных элементов. Отводы, тройники, муфты, переходники, заглушки, фланцы и разъемные соединения позволяют подобрать конфигурацию практически для любой стандартной инженерной задачи.

При этом экономическая эффективность ПВХ-системы определяется не только стоимостью отдельных деталей. В расчет следует включать транспортировку, монтаж, обслуживание и предполагаемый срок эксплуатации. Именно комплексный подход позволяет корректно сравнивать разные варианты трубопроводной инфраструктуры.

Заключение

ПВХ-фитинги являются важнейшим элементом трубопроводной системы. С их помощью соединяют трубы, меняют направление магистрали, создают ответвления, изменяют диаметр и подключают технологическое оборудование. Разнообразие конструкций позволяет использовать их в бытовых, коммунальных и промышленных инженерных сетях.

При выборе необходимо учитывать назначение трубопровода, диаметр, давление, температуру, характеристики рабочей среды и способ соединения. Для промышленных объектов дополнительно проверяется химическая совместимость материала и предусматривается возможность технического обслуживания отдельных узлов.

Правильно подобранные фитинги в сочетании с качественными ПВХ-трубами позволяют сформировать герметичную и надежную систему, рассчитанную на длительную эксплуатацию.
