Коли на виробництві потрібно перекачувати агресивну кислоту, в’язку харчову масу з твердими частинками чи рідину у вибухонебезпечній зоні, звичайний електричний насос часто просто не підходить — або через ризик іскроутворення, або через нестійкість матеріалів до агресивного середовища, або через нездатність працювати з неоднорідними, густими чи абразивними субстанціями. Саме для таких завдань промисловість використовує окремий клас обладнання — пневматичні мембранні насоси, які приводяться в рух стисненим повітрям, а не електричним двигуном.
Це рішення особливо затребуване там, де стандартне насосне обладнання створює ризики або технічні обмеження. Ознайомитися з асортиментом такого обладнання можна в категорії «Насоси промислові» на сайті ПНЕВМАТ, де представлені мембранні насоси різної продуктивності для промислового застосування. У цій статті розберемо, як влаштовані такі насоси, чому саме вони стають оптимальним вибором для роботи з агресивними та складними середовищами, і в яких галузях це обладнання застосовується найчастіше.
- Принцип роботи пневматичного мембранного насоса
- Чому саме цей тип насоса обирають для складних середовищ
- Відсутність іскроутворення
- Здатність працювати «всуху» без пошкодження
- Робота з в’язкими рідинами та середовищами з частинками
- Стійкість до агресивних хімічних речовин
- Простота обслуговування
- Порівняння мембранного насоса з іншими типами насосного обладнання
- Галузі застосування пневматичних мембранних насосів
- Хімічні виробництва
- Харчопереробна промисловість
- Фарбувальні цехи
- Очисні споруди
- Висновок

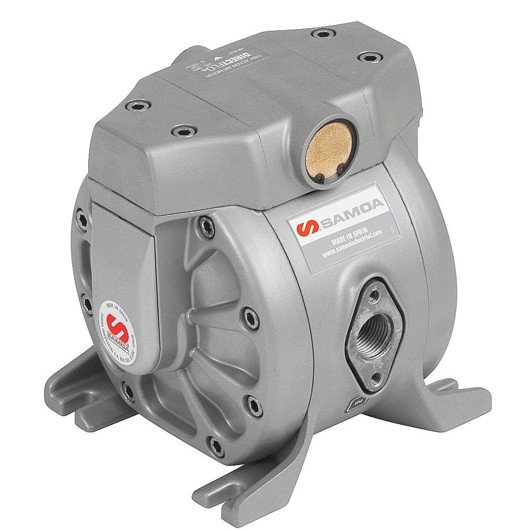

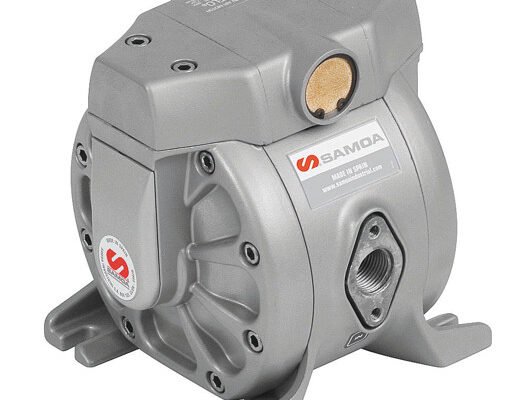

Принцип роботи пневматичного мембранного насоса
На відміну від відцентрових чи шестеренних насосів з електричним приводом, пневматичний мембранний насос не має електродвигуна взагалі. Замість цього робочим органом виступають дві гнучкі мембрани, розташовані по обидва боки насоса, які по черзі рухаються вперед-назад під тиском стисненого повітря, що подається від компресора через розподільчий клапан.
Коли одна мембрана рухається в бік всмоктування, вона створює розрідження, яке затягує рідину через вхідний клапан у робочу камеру. Одночасно друга мембрана рухається в протилежному напрямку, виштовхуючи рідину із суміжної камери через вихідний клапан у трубопровід. Після завершення циклу напрямок руху мембран автоматично реверсується — і процес повторюється. Такий принцип забезпечує безперервну подачу рідини без використання електричних компонентів у зоні контакту з перекачуваним середовищем.
Чому саме цей тип насоса обирають для складних середовищ
Відсутність іскроутворення
Ключова перевага пневматичного приводу — повна відсутність електричних компонентів у робочій зоні насоса. Це критично важливо для вибухонебезпечних зон (за класифікацією ATEX та подібними стандартами), де використання електричного обладнання без спеціального вибухозахищеного виконання створює неприпустимий ризик займання парів розчинників, пилу чи горючих рідин. Пневматичний насос, за визначенням позбавлений джерела електричної іскри, дозволяє уникнути цього ризику без додаткових витрат на дороге вибухозахищене електрообладнання.
Здатність працювати «всуху» без пошкодження
Ще одна суттєва перевага мембранних насосів — здатність витримувати роботу без рідини (так званий «сухий хід») без пошкодження механізму. Для більшості електричних насосів робота всуху призводить до перегріву та швидкого виходу з ладу ущільнень і робочого колеса. Мембранний насос, натомість, просто продовжує цикл руху мембран без будь-якого негативного впливу на конструкцію — це особливо цінно на виробництвах, де рівень рідини в ємності може періодично опускатися нижче критичного, а зупинка насоса щоразу вручну технічно незручна.
Робота з в’язкими рідинами та середовищами з частинками
Конструкція мембранного насоса дозволяє перекачувати рідини зі значно вищою в’язкістю, ніж це можливо для типових відцентрових насосів, а також середовища, що містять тверді частинки — фруктову м’якоть, шматочки продукту, осад стічних вод. Розмір прохідного перерізу клапанів і робочої камери підбирається під конкретне застосування, що робить насос гнучким рішенням для неоднорідних субстанцій.
Стійкість до агресивних хімічних речовин
Матеріали виготовлення мембран, клапанів і корпусу насоса підбираються під конкретний тип перекачуваного середовища — від поліпропілену та ПВДФ для агресивних кислот і розчинників до нержавіючої сталі та харчових еластомерів для продуктів, що контактують з їжею. Це дозволяє адаптувати одну й ту саму конструкцію насоса під суттєво різні за хімічною агресивністю рідини, просто змінюючи матеріал виконання.
Простота обслуговування
Конструкція мембранного насоса відносно проста в порівнянні з електричними аналогами: відсутність електродвигуна означає відсутність потреби в його обслуговуванні, а основні зношувані елементи — мембрани та клапани — легко замінюються без спеціалізованого електротехнічного інструменту чи кваліфікації. Це скорочує час простою обладнання при плановому чи аварійному ремонті.
Порівняння мембранного насоса з іншими типами насосного обладнання
| Критерій | Пневматичний мембранний насос | Відцентровий електронасос | Шестеренний насос |
|---|---|---|---|
| Джерело приводу | Стиснене повітря | Електродвигун | Електродвигун |
| Ризик іскроутворення | Відсутній | Присутній (потребує вибухозахисту для небезпечних зон) | Присутній |
| Робота «всуху» | Без пошкоджень | Призводить до пошкодження | Обмежена, ризик перегріву |
| Робота з в’язкими рідинами | Добре підходить | Обмежена | Добре підходить |
| Робота з рідинами з твердими частинками | Добре підходить (залежно від розміру клапанів) | Погано підходить | Обмежена |
| Складність обслуговування | Низька, без електротехнічної кваліфікації | Потребує електротехнічного обслуговування | Помірна |
| Типове застосування | Хімія, харчова промисловість, вибухонебезпечні зони | Чисті рідини, водопостачання | В’язкі мастильні речовини, олії |
Галузі застосування пневматичних мембранних насосів
Хімічні виробництва
На хімічних підприємствах мембранні насоси застосовуються для перекачування кислот, лугів, розчинників та інших агресивних речовин, де корозійна стійкість матеріалів насоса та відсутність іскроутворення є критичними вимогами безпеки. Можливість підбору хімічно стійких матеріалів виконання робить це обладнання універсальним рішенням для широкого спектра хімічних середовищ.
Харчопереробна промисловість
У харчовій галузі мембранні насоси використовуються для перекачування продуктів із неоднорідною консистенцією — фруктових пюре, соусів, молочних продуктів із частинками, тіста. Наявність виконань із харчових матеріалів, дозволених для контакту з продуктами, та можливість роботи з в’язкими субстанціями роблять таке обладнання затребуваним на лініях переробки та фасування.
Фарбувальні цехи
Перекачування лакофарбових матеріалів, розчинників і ґрунтовок — типове застосування мембранних насосів у фарбувальному виробництві. Робота у вибухонебезпечному середовищі парів розчинників тут особливо актуалізує перевагу відсутності іскроутворення, а стійкість до абразивних компонентів фарб — довговічність обладнання.
Очисні споруди
На станціях очищення стічних вод мембранні насоси застосовуються для перекачування осаду, шламу та рідин зі значним вмістом твердих часток, з якими стандартні насоси не справляються без частих засмічень і поломок. Простота обслуговування також є суттєвою перевагою в умовах експлуатації очисних споруд, де оперативний ремонт насосного обладнання критичний для безперервності технологічного процесу.
Висновок
Пневматичні мембранні насоси — не універсальна заміна всім типам насосного обладнання, а спеціалізоване рішення для завдань, де стандартні електричні насоси створюють технічні обмеження чи ризики безпеки. Відсутність іскроутворення, здатність працювати «всуху» без пошкоджень, можливість перекачування в’язких і неоднорідних середовищ та простота обслуговування роблять цей тип насосів затребуваним у хімічній та харчовій промисловості, фарбувальному виробництві та на очисних спорудах — усюди, де перекачуване середовище вимагає підвищеної обережності та надійності обладнання.
