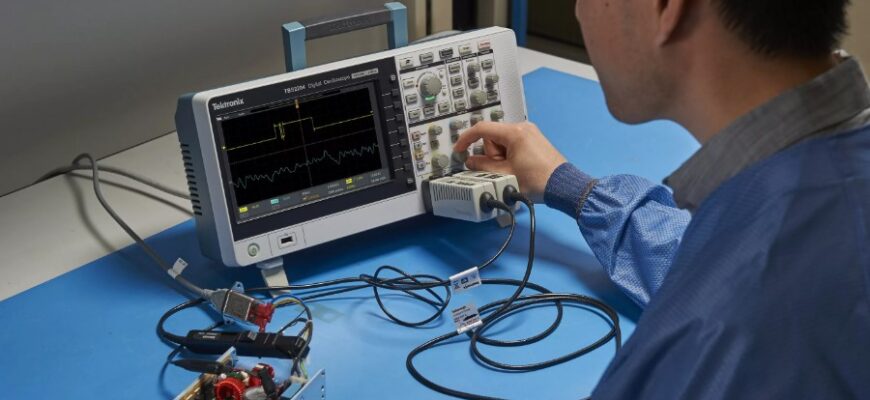

Осцилограф: Як він працює та для чого потрібен в електроніці

Що таке осцилограф і навіщо він потрібен?

Що таке осцилограф? Проста відповідь: це електронний пристрій, який візуалізує електричні сигнали, допомагаючи технікам та інженерам зрозуміти, що насправді коїться всередині тих таємничих дротів. Ну, майже магія!

Заспокоїти гарячі уми наших читачів буде нелегко — адже справа досить технічна. Проте, осцилографи настільки важливі у численних сферах, що не з’ясувати, яка їхня справжня функція, майже безвідповідально. Давайте поринемо в цей світ!

Витоки та еволюція осцилографа

Зародження ідеї

Спершу ми мали справу з простими механічними пристроями, які взагалі-то ще й для науковців із XIX століття були загадкою. Функції були обмежені, а точність — так собі. Згодом настав час революції.

Квантовий стрибок у 20-му столітті

Електроніка 20-го століття дала нове дихання такому пристрою, як осцилограф. Електрони, електрони! Завдяки ним почали вироблятися прилади, які могли показувати сигнал у вигляді хвилі на екрані, разом з багатогранною інформацією про силу, частоту та форму.

Переломні моменти в розвитку

За радянської доби інженери витворили такі, які і в космос відправляли електрони! І все це лише для того, щоб записувати сигнали на папері. Потім, у кінці 20-го століття, з’явилися цифрові моделі. І це були вже не просто іграшки для фізиків – це була іграшка з блискавично швидким процесором.

Як працює осцилограф?

Фізика, шалена фізика! Основний принцип доволі простий. Пристрій фіксує зміни напруги в часі і відображає їх у вигляді графіку. Це все пояснює, як він побудований.

Ключові елементи

• Канали: по них проходять різні сигнали.
• Часова шкала: вона визначає, як швидко змінюється картинка на екрані.
• Сенсорний екран або пульт керування: сучасність, подрузі, бо ж як інакше.

Типи сигналів і вимірювання

Здавалось би, що можна виміряти лише форму сигналу, а ось — обманули. Частота, амплітуда, міжінтервальні відстані — всі ці деталі доступні за кілька секунд.

Галузі застосування осцилографів

Електротехніка та електроніка

Якщо ви коли-небудь бачили техніка з осцилографом — знайте, він саме переконується, що мережа не плаче від перевантажень. Сьогодні ці пристрої працюють ледь не в кожній лабораторії світу.

Медичні дослідження

Медики можуть використовувати цей прилад, щоб досліджувати біосигнали серця або мозку. Ей, пригоди нейропластичності мозку досліджують ось так — без осцилографа ніяк!

Аерокосмічна галузь

Коли ракета бороздить космос, її системи контролюються за допомогою цих прибульців. Відмінність між успіхом чи катастрофою — лише декілька мікрофарад на конденсаторі. А тепер уявіть вартість. Ура!

Де і як обрати осцилограф?

Обирати осцилограф треба уважно. По-перше, варто зрозуміти, чи вам потрібен портативний варіант для польових умов, чи достатньо стандартного для лабораторії. А потім дайте волю фантазії.

Популярні моделі на ринку

• Tektronix: класика жанру з високою точністю.
• Keysight (раніше Agilent): ці хлопці знають, про що йдеться.
• Rigol: економна альтернатива з такою ж продуктивністю.

Ціни та бюджет

Витратити на осцилограф можна від сотень до десятків тисяч доларів. Такий широкий діапазон дозволяє вибрати саме те, що потрібно. Треба тільки трохи розуміти, чого шукаєте.

Перепони-міфи

Багато хто вважає, що осцилографи — це лише непотрібна розкіш для техніків. Що це зафарба для виїзних показух. Чули таке? А правда в тому, що без них не обійтись, якщо хочеш якісно розібратись з будь-яким пристроєм або сигналом.

Секрет майстерності

Власники осцилографів знають: задачки простіше вирішувати, маючи такий девайс. З його допомогою слідкуєш за сигналом і корегуєш налаштування без хиб.

Уроки з використання

Якщо ти новачок, не засмучуйся. Всі починали з нуля. Осцилографи мають свої хитрощі та секрети, і їх вони неохоче розповідають. Але досягши компетентності, ви отримаєте ключ до нового рівня розуміння технічних процесів.

Типові помилки

• Неправильне з’єднання проводів.
• Неправильне калібрування каналу.
• Занадто низька частота вибірки — втрата даних неминуча.

Занурення в більш глибокі аспекти

Навчання — це ключове. Божевільні запитання, інженерні загадки і несподівані відкриття можуть бути вирішені тільки якщо засвоїти основи роботи з осцилографами.

Коли освоїте базові поняття, відразу станете ближчими до майбутнього і наукових прорывів. Варто ризиувати!

От і вся історія осцилографа – від його скромних початків до статусу незамінного помічника у світі техніки і не тільки. Пам’ятайте, що знання – це сила, а осцилографи – це ваше довірене джерело важливої інформації.
